Analyses des fluides diélectriques
Que sont les fluides diélectriques ?
Les fluides diélectriques jouent un rôle essentiel dans le bon fonctionnement des transformateurs. Garants partiels de l’isolation de ces derniers, ils interviennent dans le processus de refroidissement des machines, en dissipant la chaleur du circuit magnétique notamment.
Le prélèvement de ce type de fluides demande une habilitation spéciale ; Eurofins IESPM vous accompagne en vous proposant des formations dédiées au prélèvement du fluide diélectrique.
Voici notre fiche tuto pour vous accompagner à remplir la fiche de prélèvement
Qu’analysons-nous ?
Spécialiste de l’analyse d’huile de transformateur de puissance depuis plus de 60 ans, Eurofins IESPM fait le point sur toutes les questions que vous vous posez sur les analyses d’huile des transformateurs, vous conseille et vous accompagne dans la maintenance conditionnelle de vos transformateurs électriques.
Dans le cas d’une unité industrielle, lorsque le changement de transformateur n’est pas prévu, une avarie peut entraîner une perte de production partielle ou totale, qui peut durer de quelques heures à plusieurs mois selon le transformateur impacté.
La surveillance d’un transformateur présente ainsi de nombreux intérêts :
- Elle permet de prolonger la durée de vie de ces derniers
- Elle répond à la règlementation PCB des huiles de transformateurs
- Elle apporte des éléments prévisionnels de gestion des coûts de maintenance (traitement, dépollution, remplacement, …)
- Elle évite l’arrêt de la production induit par une panne
- Elle permet le suivi des transformateurs, parfois rendu obligatoire par les assureurs
Eurofins IESPM a défini des fréquences de surveillance basées sur plus de 60 ans d’expérience et sur les recommandations des normes CEI. Ces fréquences dépendent de l’âge, de la catégorie et de l’historique du transformateur suivi.
Analyses et points contrôlés
LES GAZ DISSOUS DANS LE FLUIDE DIÉLECTRIQUE
Le suivi des concentrations donne une indication précise sur les conditions de fonctionnement de l’appareil et notamment des anomalies présentes.
On peut donc identifier :
- Des échauffements : basse température (<300), moyenne (entre 300 et 700), haute (>700)
- Défauts électriques : décharges partielles, décharges à faibles énergie, décharges à forte intensité (amorçage), …
- Prise d’air du transfo (suspicion)
- Une éventuelle dégradation du papier qui sera confirmée par une analyse des dérivés furaniques
L’ÉTAT DE L’HUILE
- Tension de claquage : permet de tester la tenue de fluides diélectriques soumis à un champ électrique.
- Teneur en eau : elle est surveillée car elle peut impacter la tension de claquage et réduire le temps de vie du transformateur.
- L’indice de neutralisation qui permet de suivre le « vieillissement » du fluide diélectrique en analysant la teneur en composés acides issus de sa dégradation.
- Teneur en PCB : (polychlorobiphényles). Selon la réglementation, les fluides contenant plus de 50 ppm de PCB doivent être éliminés et acheminés vers un centre de traitement soumis à autorisation.
- Corrosivité de l’huile : mise en évidence de soufre corrosif afin d’éviter un vieillissement prématuré du transformateur. Lors que la corrosivité est avérée, nous préconisons la recherche de présence de DBDS1.
- Tangente delta : Elle permet de déterminer précisément l’état physico-chimique du diélectrique dans ses rôles premiers :
– Caloporteur
– Son rôle d’isolant
LES DÉRIVÉS FURANIQUES
- Le papier
- Les dérivés furaniques issus de la dégradation des celluloses permettent de déterminer l’état de l’isolant
Notre garantie de qualité
Matériel, techniques de prélèvement et interprétation des résultats
Notre laboratoire d’analyse vous accompagne dans le suivi de votre parc de transformateurs en vous fournissant un kit d’analyse d’huile de transformateur adapté.

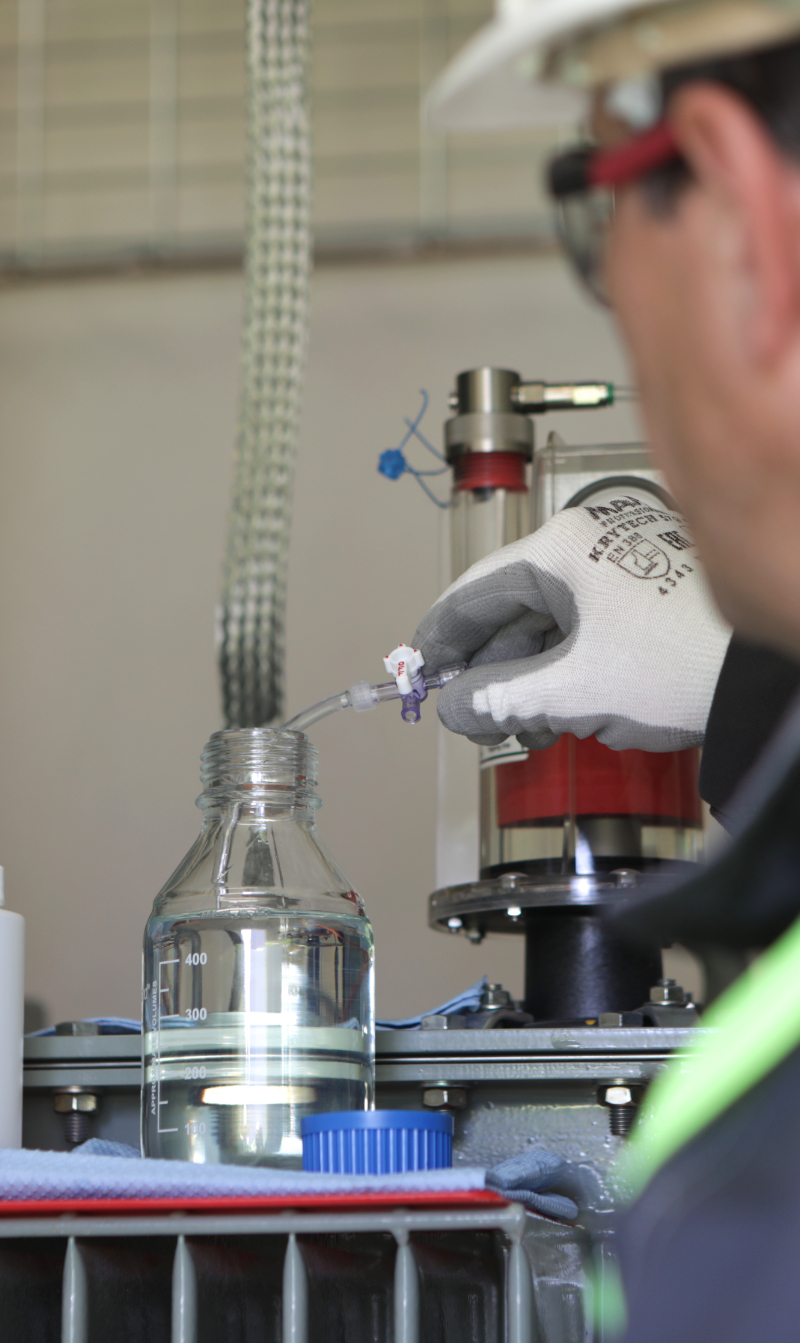

Il est primordial que l’échantillon prélevé soit représentatif de l’ensemble de la charge de graisse en contact du coup d’usure surveillé. Le prélèvement du diélectrique est délicat : l’accès au point de prélèvement est parfois difficile et les risques liés aux dangers électriques sont à prendre en compte.
Eurofins IESPM vous accompagne dans vos prélèvements de fluide diélectrique en vous proposant des formations dédiées.
Une fois le prélèvement effectué, vous devez renseigner les informations techniques relatives à votre échantillon. Vous pouvez consulter notre article dédié aux conseils pour enregistrer un échantillon : Aller sur la page
Avant tout envoi, pensez à :
- nettoyer soigneusement l’extérieur du flacon pour ôter toute trace de liquide
- Coller sur le flacon une des deux étiquettes fournies dans le kit
A partir des résultats d’analyses transmis par notre laboratoire, notre équipe de diagnostiqueurs-conseils vous fournit un diagnostic détaillé et fiable sur l’état de vieillissement du fluide diélectrique, ainsi que des recommandations personnalisées pour vous accompagner dans la maintenance conditionnelle de vos installations électriques.
Exemple de diagnostic pour les fluides diélectriquesACTUALITÉS
